垃圾分类半程真空管道收集&资源化利用系统

封闭式垃圾收集,垃圾自动管道收集,真空垃圾收集,低碳垃圾收集方式

——

 二维码



普慧垃圾分类半程真空管道气动收集&资源化利用系统 是“普慧智管®(Smart Chute®)系统的重要组成部分,又称作“垃圾气动管道收集系统”、“垃圾真空管道收集系统”、“垃圾气力管道真空收集系统”“气动垃圾管道收集系统”等,是一种现代、智能的垃圾分类收集、传输及处理、利用方案,在垂直管内垃圾靠重力下行传输,在水平管道内垃圾靠真空(气力)水平传输。相对于传统的垃圾管道收集系统,普慧的系统更在意前端的分类及就地资源化利用及处理。

一、系统介绍视频(加载时间较长,请耐心等待)



二、工作原理

真空管道垃圾收集系统 工作原理简单地讲是 指将利用负压技术将垃圾“推送’至中央垃圾收集站。工作时通过抽风机使管道内外形成约40~60Kpa的压差,大量空气被吸入管道,垃圾被吸入的空气在管道内推送至中央垃圾站的气固分离器,在此垃圾与空气分离;分离出的垃圾进入分类垃圾箱,空气进入除尘净化装置,然后排放。

普慧真空垃圾管道收集与就地资源化利用系统,大致收集流程为:当居民通过室内或室外投放口投放垃圾后,垃圾会暂时储存在垃圾储存节内,当储存节上方的感应器感应到垃圾已满,控制系统就会启动收集站内的真空抽风机,风机运行产生的负压,管道下方垃圾排放阀打开,气流以每秒约18~25m/s的速度,将垃圾通过水平管道“推送”到中央收集站,再经过垃圾分离器将垃圾和输送垃圾的气流分离,气流再经过除尘、除臭处理后达到国家二级气体排放标准排到大气外,而垃圾则被压实导入到密封的垃圾集装箱内,可回收的垃圾卖掉或就地资源化利用,不可回收的垃圾由环卫卡车运往垃圾填埋场或焚烧厂进行最终处置。


5 - 副本.jpg


三、系统组成

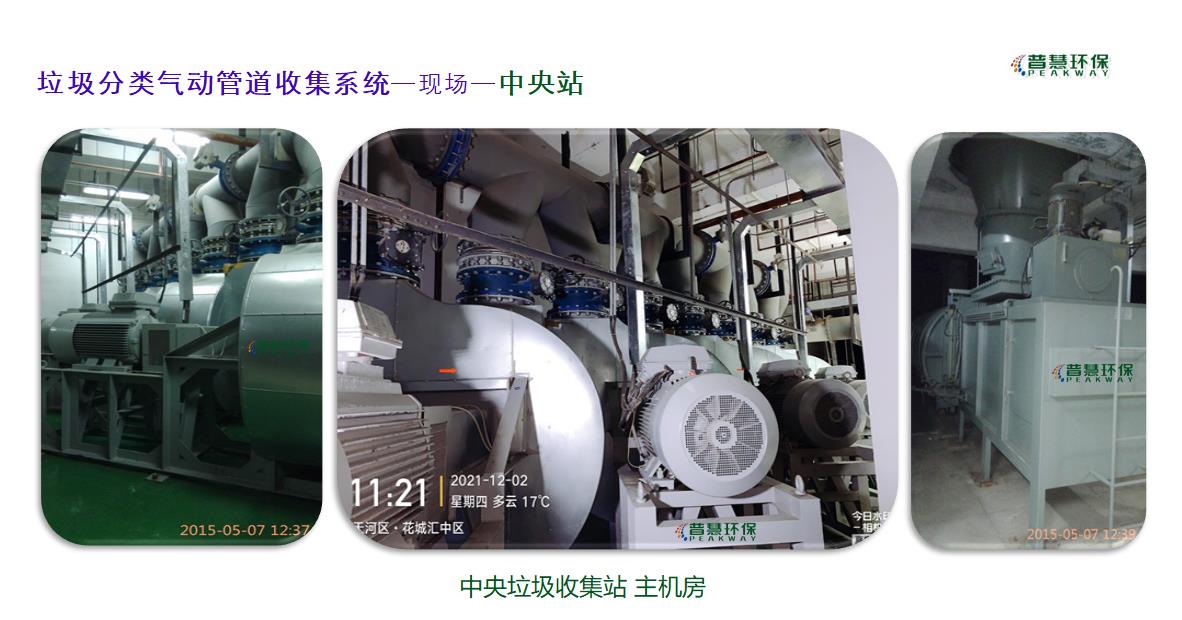

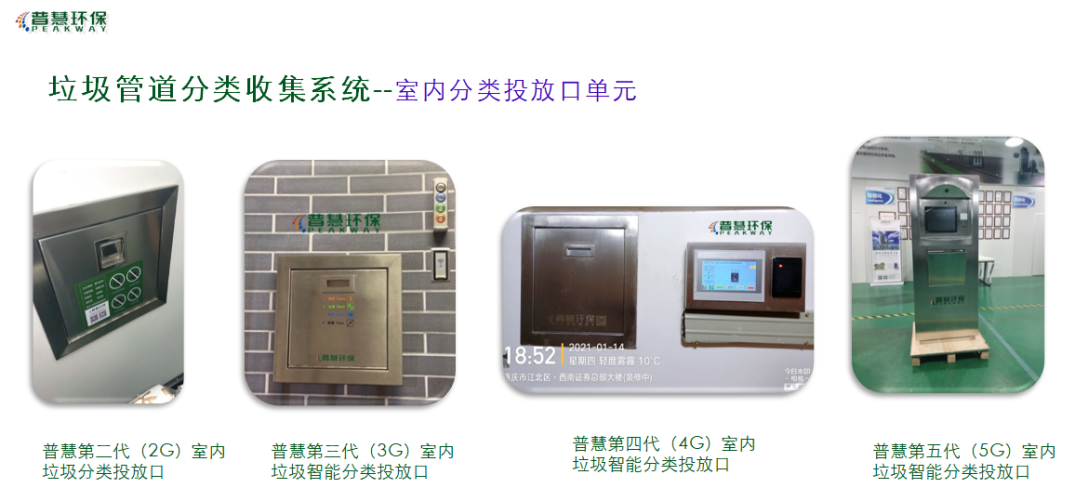

普慧系统主要包括:室内分类投放口、垂直管道、储存节、室外分类投放站、储存节、排放阀、进气阀,水平管网、转向阀、分离器、压缩系统、垃圾箱及控制系统和中央收集站、资源化利用系统(真空热解器) 等几大部分组成。系统的管道铺设,与自来水管、排水管和煤气管道等城市基础设施类似。





6 - 00副56本.jpg

垃圾分类真空管道气动收集系统示组成意图

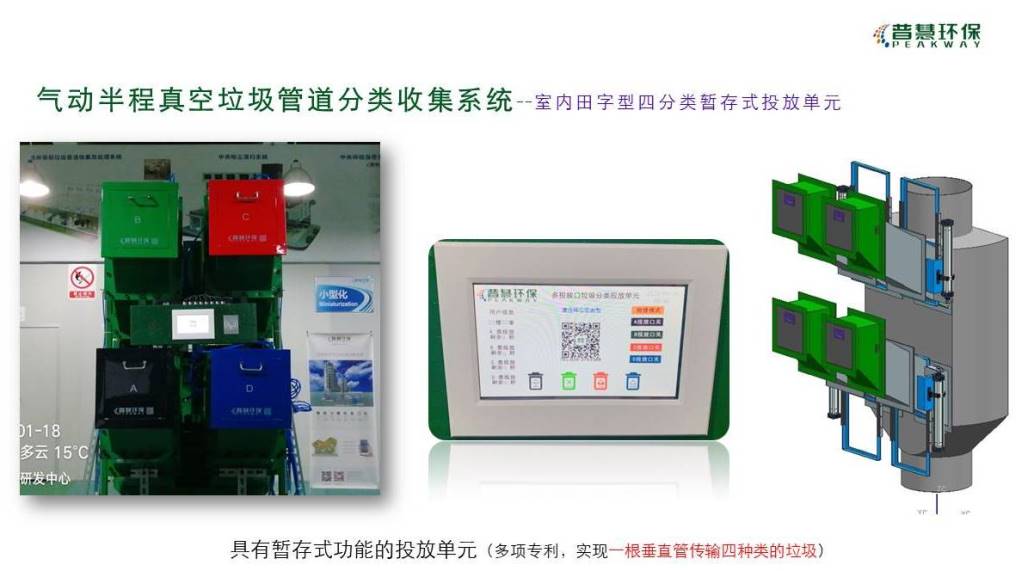

了解更多的多种垃圾暂存式单竖管分类投放单元:http://www.peakway.com.cn/index.php?case=archive&act=show&aid=384

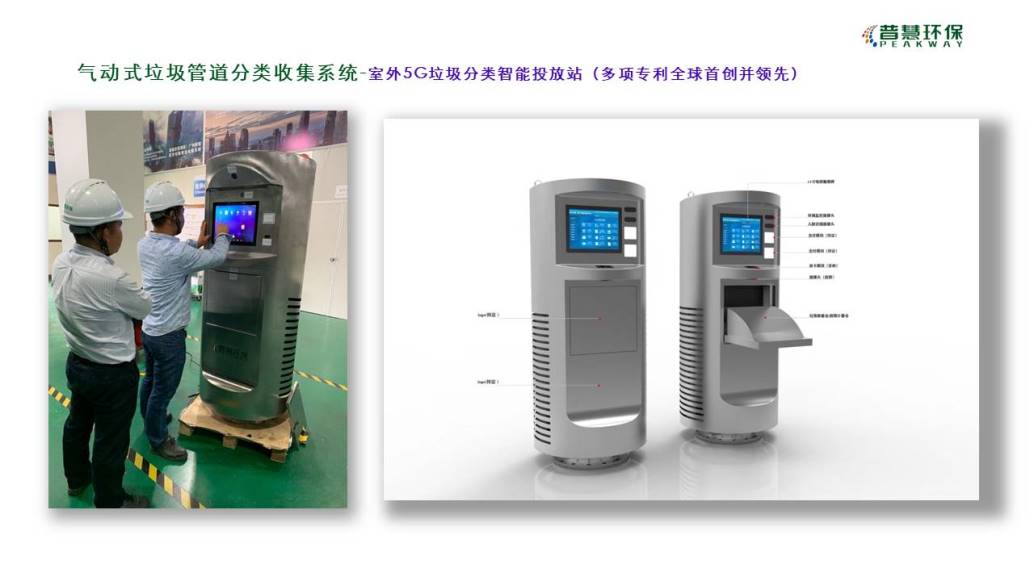

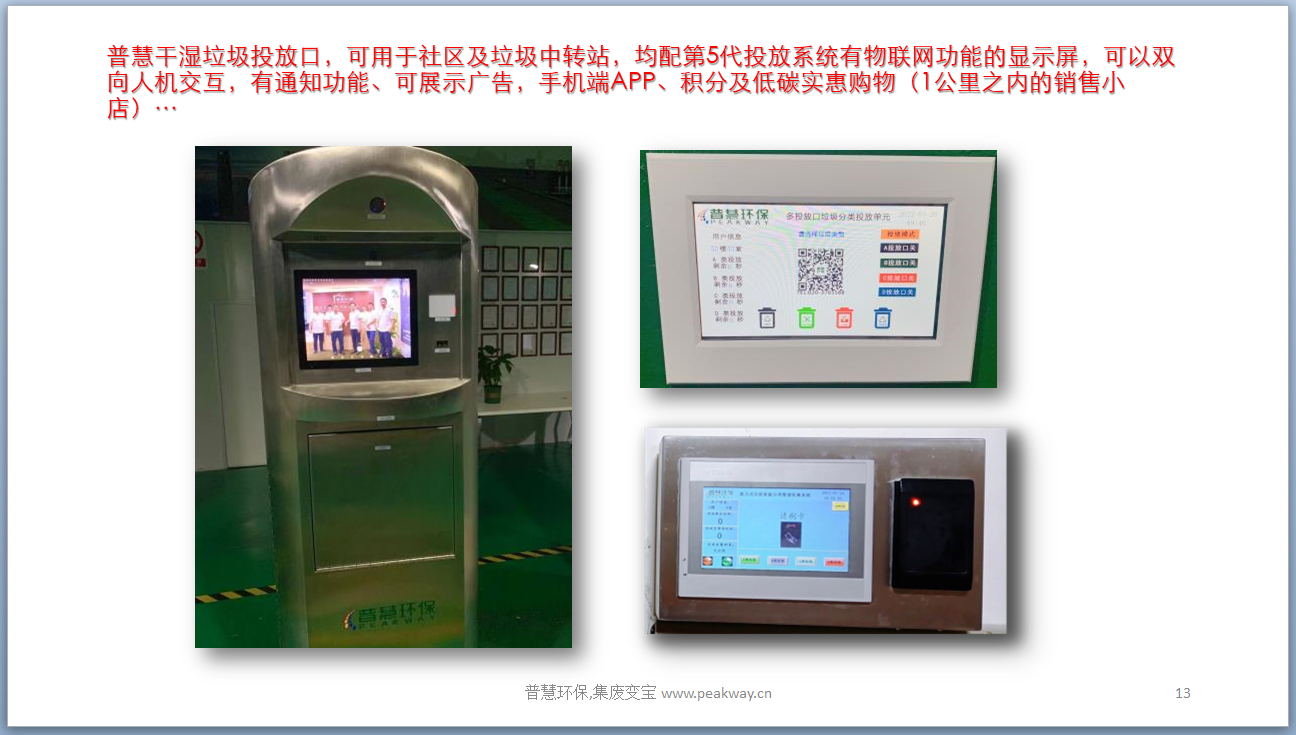

了解更多的第5代分类投放系统(下图): http://www.peakway.com.cn/index.php?case=archive&act=show&aid=383








真空无氧热解单元(选配)

真空无氧热解单元用于就地处理 回收价值较低且占用运力的垃圾(如破旧衣物、皮革制品等)。热解是一个以还原氛围为主的过程,有机垃圾的大分子全部被分解,变成生物柴油及碳渣,整个过程无氧进行,规避二次污染,杜绝二噁英产生。



四、部分应用场景系统示意图

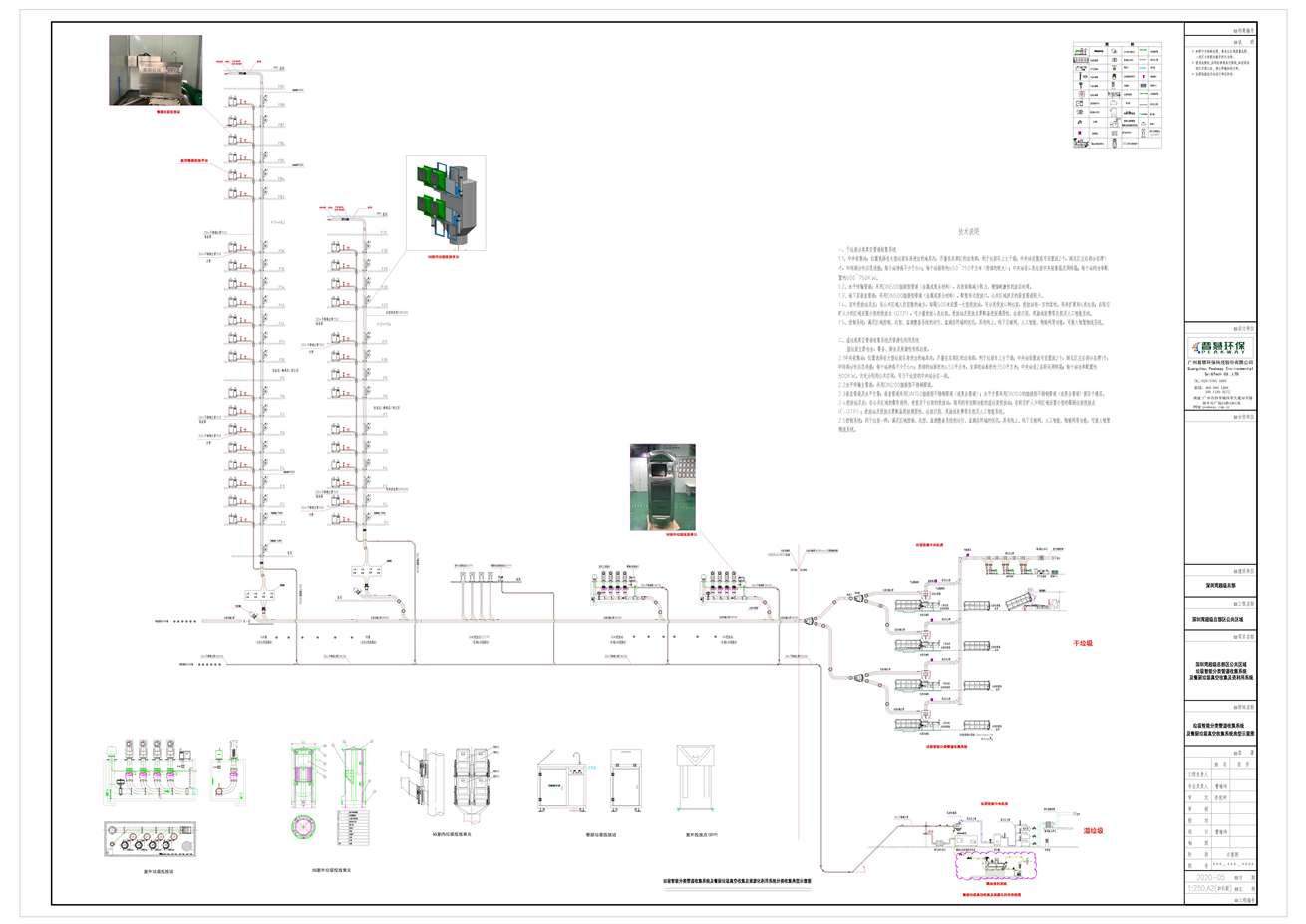

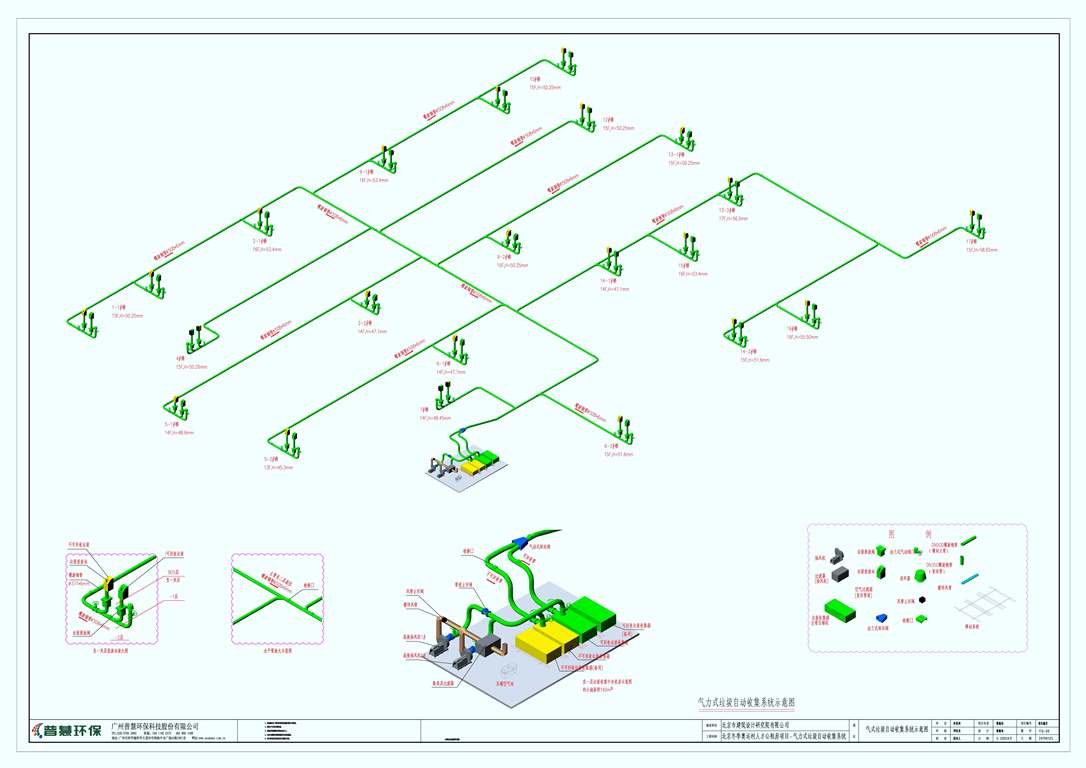

部分普慧垃圾智能分类气动管道收集资利系统 设计方案工艺流程示意图



》了解更多垃圾分类半程真空管道收集及利用系统(点击链接)   系统优点»     设计原理»     成功案例»


》了解更多的普慧智管®(Smart Chute®)系统产品(点击如下链接):

普慧产品总述    垃圾分类半程真空管道收集   垃圾分类重力式管道收集    厨余垃圾真空管道收集   医院污衣及垃圾管道收集

地埋式垃圾分类收集站   中央真空吸尘系统  厕所污物真空收集与利用  垃圾分类全程真空管道收集

:

:

:

:

:

:

:

:

:

:

:

:

:

:
